Meio Físico

Introdução

Tem por conceito de utilidade a extração de informações comumente usadas em bases de estudos, formação de ideologias e elaborações de teses.

Fonte: Google Earth.

Fig. 1 - Localização.

Área de Estudo

A área de estudo corresponde a região do Litoral Norte do estado de São Paulo, no município de Caraguatatuba. Observe a figura 2.

Latitude: 23º 37' 13" S Área: 484,8 Km2

Longitude: 45º 24' 47" W

Fonte: Google Earth.

Fig. 2 - Área de Estudo.

Definição:

De acordo com FONSECA, Daniel; DUARTE, Leonardo (2006): “bacia hidrográfica é uma área definida topograficamente, drenada por um curso de agua ou por um sistema interligado por cursos de agua tal que todos os caudais afluentes sejam descarregados através de uma única saída”.

A bacia pode ser classificada através da ordem dos cursos de d’água. O curso primário é a primeira ordem , duas da mesma ordem dão origem a um curso de ordem superior e a união de dois de ordem diferente faz com que prevaleça a ordem do maior. Observe a figura 3 a seguir.

Fonte: FONSECA, Daniel; DUARTE, Leonardo (2006) Apostila de Hidrologia (p. 21).

Fig. 3 - Ordem da bacia.

Cursos D’água

Bacia hidrográfica

(FONSECA, Daniel; DUARTE, Leonardo (2006) Apostila de Hidrologia pg. 18 e 19) Cursos D’água são de grande importância para o conhecimento de uma determinada região. Assim, os cursos devem ser classificados quanto a constância do escoamento, sendo eles:

a)“Perenes: contém água durante todo o tempo. O lençol freático mantém uma alimentação contínua e não desce nunca abaixo do leito do curso d’água mesmo durante as secas mais severas.”

b)“Intermitentes: em geral, escoam durante as estações de chuva exceto nas de estiagem. Durante as estações chuvosas, transportam todos os tipos de deflúvio, pois o lençol d’água subterrâneo conserva-se acima do leito fluvial[...]”

c)“Efêmeros: existem apenas durante ou imediatamente após os períodos de precipitação e só transportam escoamento superficial[...]”

Métodos

Projeto RADAMBRASIL

(Biblioteca Virtual IBGE) O Projeto Radam (Projeto Radar da Amazônia, após 1975, Projeto RADAMBRASIL, operado entre 1970 e 1985 no âmbito do Ministério das Minas e Energia, foi dedicado à cobertura de diversas regiões do território brasileiro (em especial a Amazônia) por imagens aéreas de radar, captadas por avião. O uso do radar permitiu colher imagens da superfície, sob a densa cobertura de nuvens e florestas. Com base na interpretação dessas imagens, foi realizado um amplo estudo integrado do meio físico e biótico das regiões abrangidas pelo projeto, que inclui textos analíticos e mapas temáticos sobre geologia, geomorfologia, pedologia, vegetação, uso potencial da terra e capacidade de uso dos recursos naturais renováveis, que até hoje é utilizado como referência nas propostas de zoneamento ecológico da Amazônia brasileira.

Em 1985, a equipe que realizou este levantamento e todo o acervo técnico foram incorporados ao Instituto Brasileiro de Geografia e Estatística.

Os componentes dos grupos realizaram uma extração das informações dos mapas originais do RADAMBRASIL para uma folha vegetal, assim, tornando possível utilizar do método overlay Observe as figuras 4 e 5.

Fig. 4. Traçando as linhas.

Fig. 5. Colorindo de Acordo com o original.

O método overlay é um método que consiste em sobrepor uma imagem gráfica sobre a outra, resultando assim, em uma análise simples e ao mesmo tempo completa de todos os dados do local.

Mapas utilizados:

Mapas obtidos por meio de extração:

De acordo com o site GRUPO PHOTOSAT: “O mapa de declividade tem por objetivo demonstrar a inclinação de uma área em relação ao eixo horizontal.”

Declividade da área de 11 e 24°; precipitações entre 800 e 2500 mm. Também há forte presença de feições morfológicas com forte controle estrutural, escarpas festonadas, cristas, esporões e cornijas.

Observe a figura 11.

Mapa Geomorfológico

Mapa de Vegetação

Mapa Exploratório do Solo

Mapa de Recursos Naturais

Mapa do Relevo

Mapa Geológico

Mapas em Overlayer (coordenadas geográficas: 22º a 24º, 44º e 47°).

Mapas Extraídos do RADAMBRASIL

Descrição do Meio Físico

Elementos da Paisagem;

Propriedades e Características da Estrutura Geológica

A estrutura geológica do local é dominada pelo tipo de rocha metamórfica, essas que são rochas formadas a partir de outros tipos de rochas, submetidas a pressão e temperaturas diversificadas, assim sofrendo metamorfismo, dando a elas um novo aspecto mineralógico e textural. Na área analisada, possuímos grande presença de gnaisses bandeados, com foliação de plano axial de forte ângulo e evidências de transposição; Lentes e quartzitos, calcossilicáticas, metabásicas; anfibolitos e mármores.

Geologia

Entretanto, a bacia do Rio Santo Antônio é caracterizada por infiltração direta, armazenamento de água no solo e com sustentabilidade de erosão dos solos (FONSECA, Daniel; DUARTE, Leonardo. Apostila de Hidrologia p. 28). Observe as figuras 6 e 7 a seguir que mostram os tipos de rocha encontrados na área.

Fig. 6. Gnaisse. Fonte: Dinâmica Geológica Rochas Metamórficas- Recristalização e Texturas

Fig. 7. Quartzito. Fonte: USGS, Serviço Geológico dos Estados Unidos.

Áreas não mecanizáveis, suscetíveis de serem trabalhadas com tração animal, terras que apresentam limitações moderadas e fracas em suas propriedades físico-químicas e morfológicas, segundo os elementos que caracterizam as unidades.

O tipo de solo presente é o cambissolo húmico álico, caracterizado como um solo constituído por material mineral com horizonte B incipiente subjacente a qualquer tipo de horizonte superficial, exceto hístico com 40cm ou mais de espessura, sendo revestido superiormente pelo cambissolo álico; sua extremidade compõe-se de podzo hidromórfico e indo em direção ao eixo encontra-se o solo podzólico vermelho- amarelo álico, tais características propiciam um solo rico em minerais. A figura 8 mostra o perfil de um cambissolo.

Fig. 8. Perfil do cambissolo. Fonte: Pedologia Fácil, Classificação dos solos.

Avaliação do Relevo e Geomorfologia, Constituição do relevo:

Presença de planaltos e planícies costeiras;

Um planalto é um tipo de relevo que é constituído por áreas elevadas com o topo mais ou menos nivelado. Também podem ser definidos como planícies que se localizam em locais altos. Podem ser chamados como platôs. As planícies costeiras são terrenos planos em baixa altitude, localizados na costa marítima. Observe as figuras 9 e 10.

Fig. 9. Planalto. Fonte: Site Que Conceito

Fig. 10. Fonte: Site GUIA PERMANENTE

Declividade

Fig. 11. Fonte: GRUPO PHOTOSAT

Como calcular: Observe a figura 12. Para calcular a declividade é necessário o uso da regra de 3. No caso um terreno é comparado a um triangulo retângulo onde podemos obter a declividade e porcentagem ou graus. Para tal podemos usar o cateto horizontal:

CH-----100%

CV------X

CH-------45°

CV-------X

Fig. 12. Fonte SciELO

Fig. 13. Classificação de Poluição. Fonte: Google Earth.

Perfil

Definição;

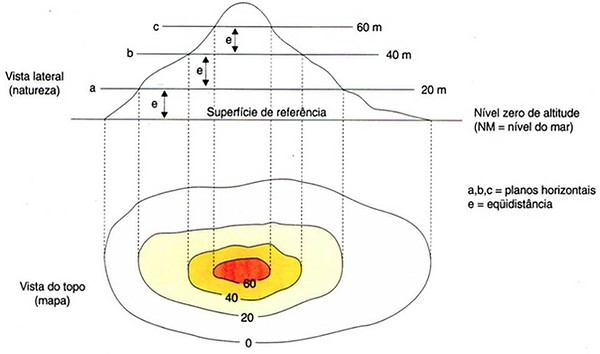

Perfil topográfico: é a representação do contorno dos acidentes geográficos que se acham à superfície de uma porção do terreno. E um desenho que resulta de um corte vertical imaginário sobre o relevo, mostrando a silhueta de cadeias de montanhas, vales de rios, etc. Observe a figura 14:

Transversal

(prof2000.com, Elisabeth):

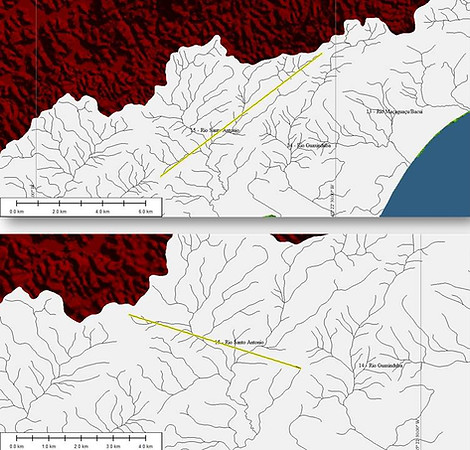

O percurso de um rio pode ser estudado através dos seus perfis transversal (corte entre duas margens, numa determinada secção do rio) e longitudinal (linha que une os pontos de altitude do seu leito, da nascente até à foz).Esse perfil determina a área onde a bacia se situa. Observe as figuras 15 e 16.

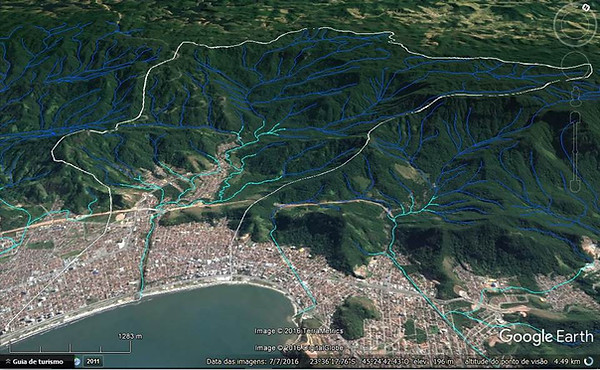

(FONSECA, Daniel; DUARTE, Leonardo (2006) Apostila de Hidrologia): O perfil longitudinal determina a longinguidade da nascente ate a foz, dando margem a estudos mais aprofundados sobre o relevo e suas fraturas. Neste caso, a linha amarela determina o percurso do Rio Santo Antônio. Observe a figura 17:

A figura 18 aponta o perfil topográfico longitudinal do Rio Santo Antônio:

Fig. 24 - Identificação da Vegetação. Fonte: Google Mapper.

Fig. 18. Perfil Topográfico. Fonte: Google Mapper.

Vegetação

Os tipos de vegetação presentes na área onde a bacia hidrográfica do Rio Santo Antônio é situada são:

Floresta estacional semidecidual, condicionada pelo clima tropical estacional, marcado por uma estação chuvosa e outra seca, proporcionando assim uma característica de estacionalidade foliar. Observe a figura 19 a seguir:

Fig. 19 - Exemplo de folhagem semidecidual estacional. Fonte: FZB/RS

Floresta Ombrófila Mista, apresentando o subtipo Floresta Ombrófila Montana; A FODM é um tipo de vegetação do planalto meridional e possui uma espécie comum de árvore, a Araucária, fazendo com que essa vegetação também ganhe o nome de Mata das Araucárias. As figuras 20 e 21 mostram respectivamente a Mata Atlântica e uma Araucária, ambos presentes na área de estudo.

Fig. 20 - Floresta Ombrófila Montana

Fig. 21 - Exemplo de Araucária.

(Citação do “Projeto RADAM BRASIL” Pg 574.)

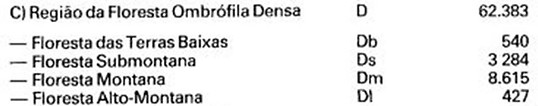

Fig. 22 - tabela sobre a floresta ombrófila densa úmida. fonte; Baseado nos dados do RADAMBRASIL.

Fig. 23 - Perfil Esquemático. Fonte: Slideshare.

Fig. 25 - Compartimentação segundo vegetação e altitude. Fonte: Google Mapper, orquídeas.eco.br, Jardinagem e Paisagismo, Rádio aliança, Jardinagem dia a dia.

Compartimentação da Paisagem

Hipsometria é uma técnica de representação gráfica do relevo através das cores, nesse caso as cores são referentes ao tipo vegetativo pertinente na área da bacia do Rio Santo Antônio.

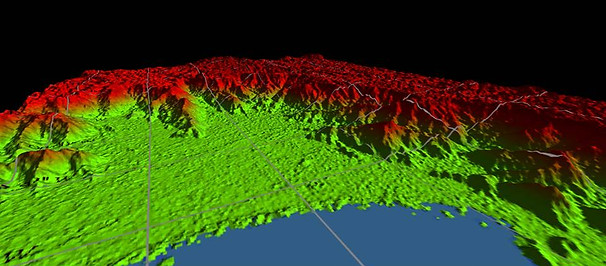

Mapa hipsométrico demonstrado na figura 26:

Fig. 26 - Mapa hipsométrico da área de estudo. Fonte: Google Mapper.

Fig. 17. Perfil Longitudinal. Fonte: Google Mapper.

Objetivo

Esse capitulo tem por objetivo, descrever o meio físico presente ao longo da cidade de Caraguatatuba, referente a bacia hidrográfica do rio Santo Antônio. Relatar dados dispostos desde o período pré-colombiano, passando por dados antigos, utilizando fotos do artigo histórico da cidade até a atualidade, urbanização e cobertura vegetal.

Neste município situa-se a bacia hidrográfica do Rio Santo Antônio, o nosso principal objeto de estudo. Observe a figura 1.
